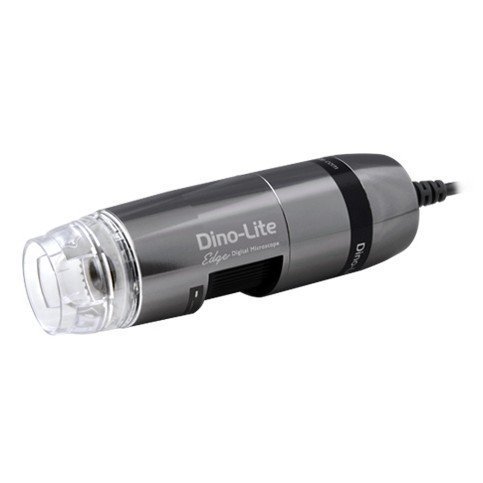

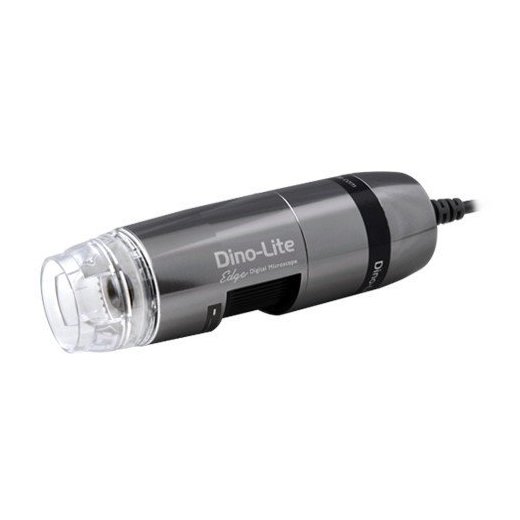

Dino-Lite AM7515MT8A

Dino-Lite AM7515MT8A s rozlišením 5 megapixel (2592 x 1944 pix) a zvětšením 700x~900x. Speciální funkce FLC, AMR, Koaxiální osvětlení. Osvětlení 8 LED bílými diodami.

Obj. číslo82000410
VýrobceDino-Lite
DostupnostK dispozici – 8. 3. 2021
Cena s DPH33 242
Zavřít
Potřebuji poradit
Popis produktu

Model Dino-Lite AM7515MT8A je průkopníkem v digitálních mikroskopech s vestavěným koaxiálním osvětlením, neboť odpovídá potřebám pozorování ve světlém poli s vynikající kvalitou obrazu se zvětšením 700~900x. Díky speciální funkci Flexibilní LED Control (FLC) je kamera schopná zobrazit vetší detaily díky přepínáním mezi světlým a tmavým polem nebo jejich kombinací. Předností funkce Automatického načítání hodnot zvětšení (AMR) je optimalizace měření s účinností a přesností pro uspokojení potřeb většiny měřicích úloh.

Hlavní funkce Dino-Lite AM7515MT8A jsou:

Díky funkci flexibilního ovládání LED (FLC) lze ovládat a nastavovat LED zařízení Dino-Lite. Funkce FLC dokáže rozdělit LED osvětlení do 4 různých kvadrantů, které lze nastavit samostatně. Můžete si vybrat z 6 úrovní intenzity osvětlení.
Funkci FLC využijete, je-li potřeba objekt nasvítit ze strany nebo pokud určité části předmětu potřebují více nebo méně světla.

Díky funkci automatické načítání hodnot zvětšení (AMR) mikroskop automaticky detekuje a zobrazuje zvětšení Dino-Lite na monitoru. Zvětšení se zobrazí v rámci softwaru Dino-Lite a uloží se jako zachycený snímek. Funkce AMR zjednodušuje proces měření a zvyšuje přesnost měření. AMR se doporučuje v případě, kdy je třeba provést měření s vysokou přesností a/nebo kalibrovaná měření (kalibrace se provede manuálně).

Funkce FLC a AMR jsou momentálně funkční pouze v operačním systému Windows.

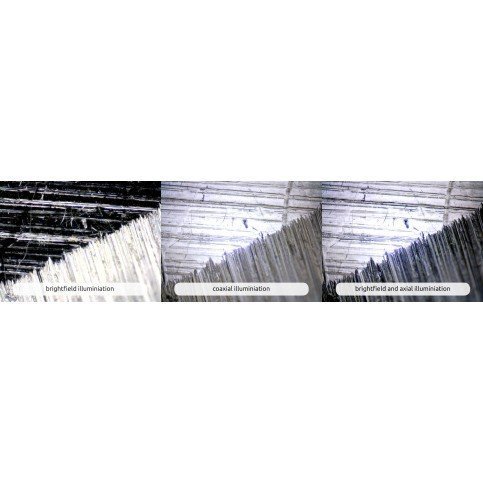

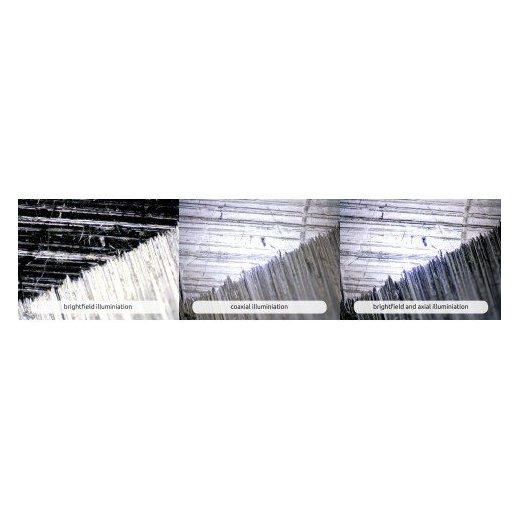

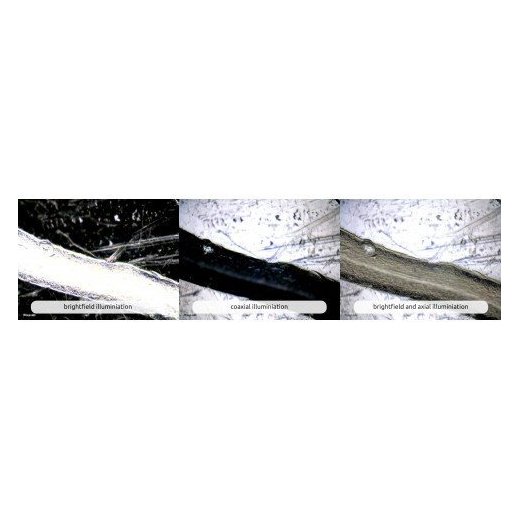

Koaxiální osvětlení a aplikace:

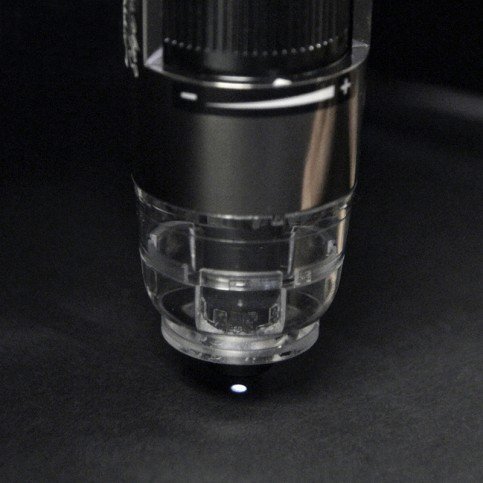

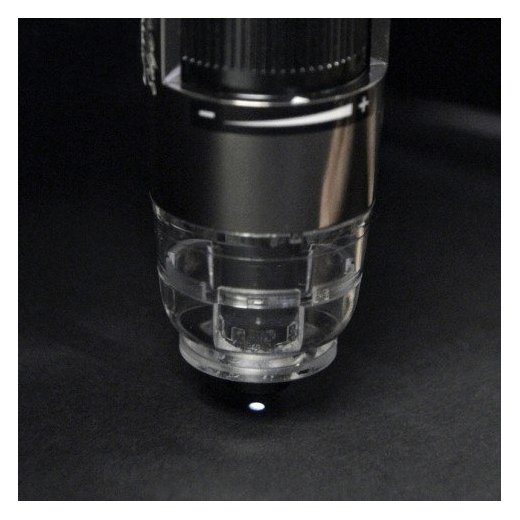

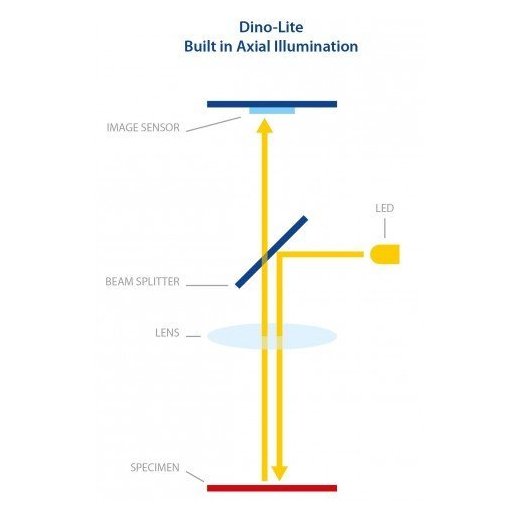

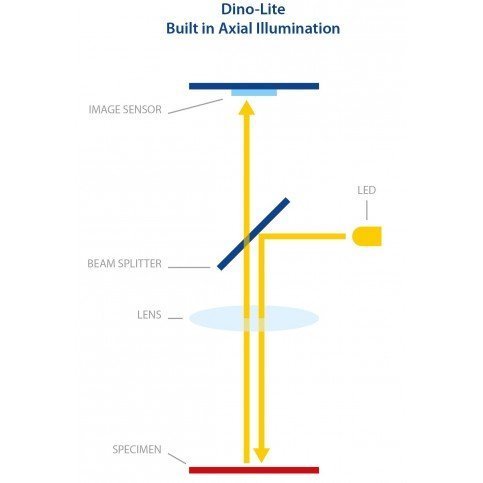

Při koaxiálním osvětlení je světelný paprsek v ose optické dráhy, a proto je osvětlena pouze ta část vzorku, která je rovněž viditelná mikroskopem. U modelů kamer Dino-Lite s koaxiálním osvětlením jsou bočně zabudovány LED diody. Světlo těchto LED diod dopadá na zrcadlo, které slouží jako dělič paprsku, který promítá světlo přímo na vzorek, a zároveň umožňuje, aby se zformovaný obraz mohl přímo vrátit nahoru ke snímači.

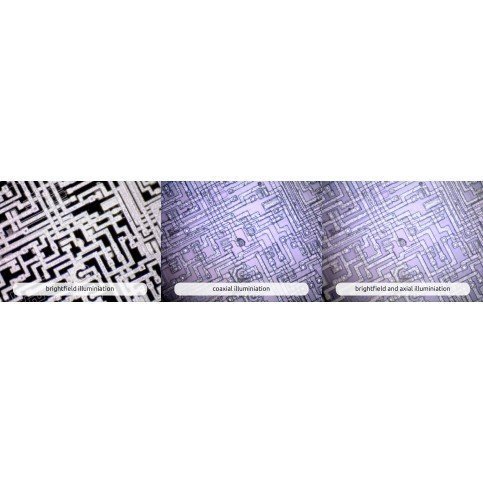

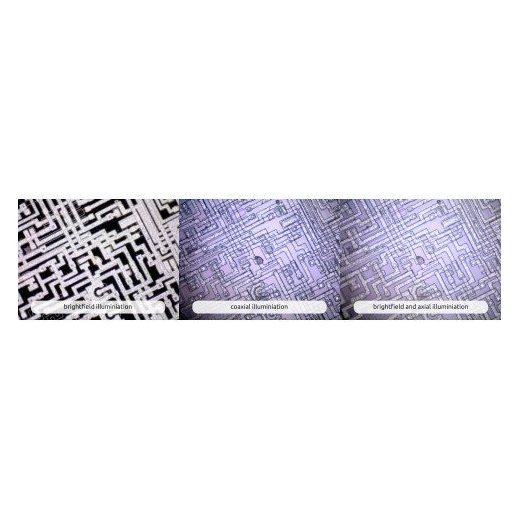

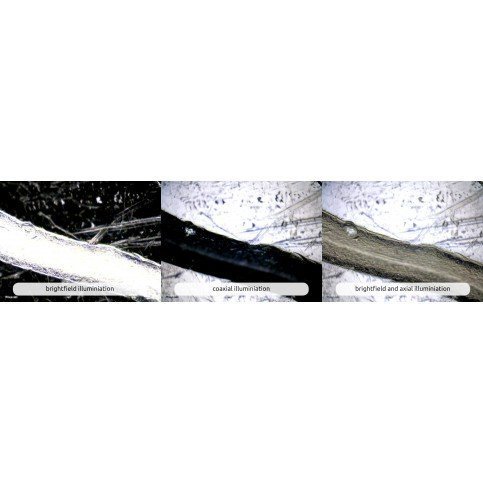

Koaxiální osvětlení se nejčastěji používá pro aplikace v polovodičovém průmyslu jako např. pro kontrolu kvality a inspekci desek tištěných spojů. Ve standardním světlém poli není struktura povrchu a vinutí zcela viditelná, zatímco s koaxiálním osvětlením se tyto detaily objeví.

Dalšími aplikacemi je kontrola leštěných a chemicky ošetřených kovových povrchů, kontrola mikročipů, mikroelektroniky a mnohých dalších povrchů, které se ve světlém poli zobrazují jako ploché nebo bez kontrastu.

ZDARMA profesionální DinoCapture (Windows)/DinoXcope (pro MacOS) s podporou CZ lokalizace je nedílnou součástí kamery.
DinoCapture je pravidelně bezplatně aktualizován a je možná instalace na neomezené množství počítačů.

  • Typ snímače: CMOS
  • Rozlišení: 5 megapixel (2592 x 1944 pix)
  • Zvětšení: 700x~900x
  • Objektiv: Sklo s antireflexní vrstvou
  • Osvětlení: koaxiální, světlé pole, tmavé pole nebo jejich kombinace
  • Počet LED diod: 8
  • Zapínání/vypínání osvětlení: Ano
  • Barva světla: Bílá
  • Infračervený filtr: IR cut-filter >650 nm
  • Difuzér: Ano, N3C-D
  • Emisní filtr: Ne
  • Polarizátor: Ne
  • Makro ZOOM: Ne
  • Pracovní vzdálenost: Standardní
  • Materiál: Hliník
  • Mikrospínač spouště: Ano
  • Zámek zvětšení: Ano
  • Výstupy: Obrázky, video, časosběrné video
  • Počet snímků: Až 30/s
  • Rozhraní: USB 2.0
  • Kompatibilita: Windows XP,Vista,7,8 & 10
  • Software: Windows - DinoCapture 2.0
  • Podporované formáty obrázků (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
  • Podporované formáty videa (Windows): WMV, FLV, SWF
  • Standardní zobrazení: DirectShow, UVC
  • Měření: Úsečka, úhel, kruh, kruh pomocí tří bodů atd.
  • Kalibrace: Ano
  • Speciální funkce: FLC, AMR, Koaxiální osvětlení
  • ESD ochrana: Ano

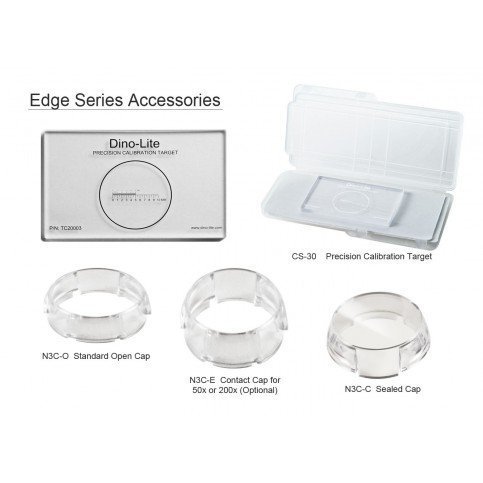

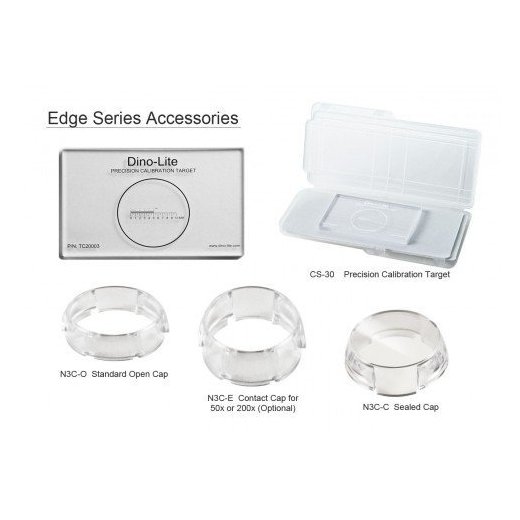

  • Příslušenství: N3C-O Otevřená standardní frontální krytka, N3C-C Uzavřená frontální krytka, N3C-E Rozšířená frontální krytka
  • Rozměry: 10,7 cm (délka) x 3,2 cm (průměr)
  • Hmotnost: 139 g
  • Délka přívodního kabelu: 1,8 m
Zvětšení Pracovní vzdálenost (bez krytky) Zorné pole (X) Zorné pole (Y) Hloubka zorného pole
700x 6.4 mm 0.56 mm 0.400 mm 0.04 mm
750x 6.3 mm 0.52 mm 0.375 mm 0.035 mm
800x 6.1 mm 0.48 mm 0.350 mm 0.03 mm
850x 6.0 mm 0.46 mm 0.330 mm 0.0275 mm
900x 5.9 mm 0.43 mm 0.315 mm 0.026 mm
