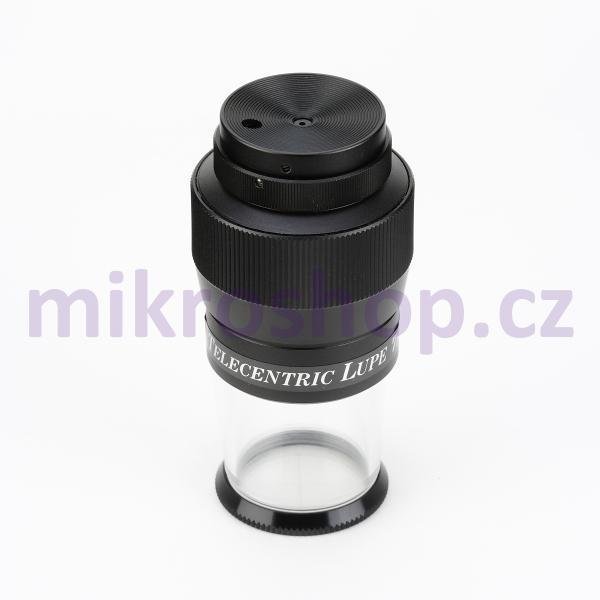

PEAK 1999 (7x) příložní telecentrická lupa

Speciální lupa se sedminásobným zvětšením. Patří do kategorie zvětšovacích lup s připevněným transparentním zvětšovacím sklem, které může být kontaktně položeno na sledovaný objekt, takže je možné velmi jednoduše a přesně měřit délku tohoto objektu s chybou měření 0,03 mm. Nicméně zvětšovací optika této lupy není konvenční, ale „telecentrická“, např. charakteristická malým otvorem, fixovaným v ohnisku optiky, skrze který je možné měřit délku a výšku nejen plochých, ale i prostorových objektů, stejně tak jako malých kulových a válcových, bez chyby způsobené paralaxou. Tento ručí nástroj je ve svém principu shodný s drahými profilovými projektory. Tento optický systém se skládá se ze tří elementů ve dvou skupinách.

Zorné pole: 24mm

-Metrická síť je na horizontální ploše, čte se od nuly vlevo, škálová vzdálenost 0.1mm

-Škála 13 - škálová vzdálenost 0.005"

-Škála 8,14 - metrická škála na horizontální ploše

Ostatní optické mřížky jsou možné od čísla 1 do čísla 12.

Pokud objednáváte mřížku, zadejte číslo.

Tolerance metrické sítě je +/- 0.05mm celkové délky.
