Panthera S Trino s kamerou Moticam S1

Doporučujeme

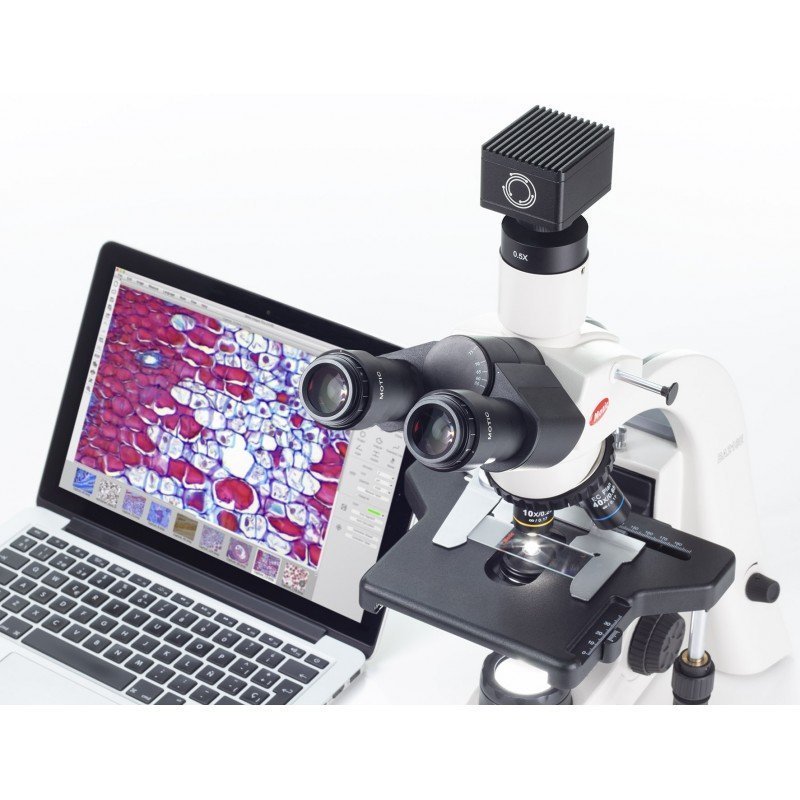

Trinokulární mikroskop Siedentopf s pevným děličem světla 50:50, čtyřmi SC planachromatickými objektivy, 1W LED osvětlením a indikátorem ovětlení na hlavě mikroskopu s kamerou Moticam S1 včetně C-mount adaptéru 0,5x.

Obj. číslo81000802
DostupnostNA DOTAZ
Cena s DPH55 660
Zavřít
Potřebuji poradit
Popis produktu

Trinokulární mikroskop Siedentopf s pevným děličem světla 50:50, čtyřmi SC planachromatickými objektivy, 1W LED osvětlením a indikátorem osvětlení na hlavě mikroskopu s kamerou Moticam S1 včetně C-mount adaptéru 0,5x.

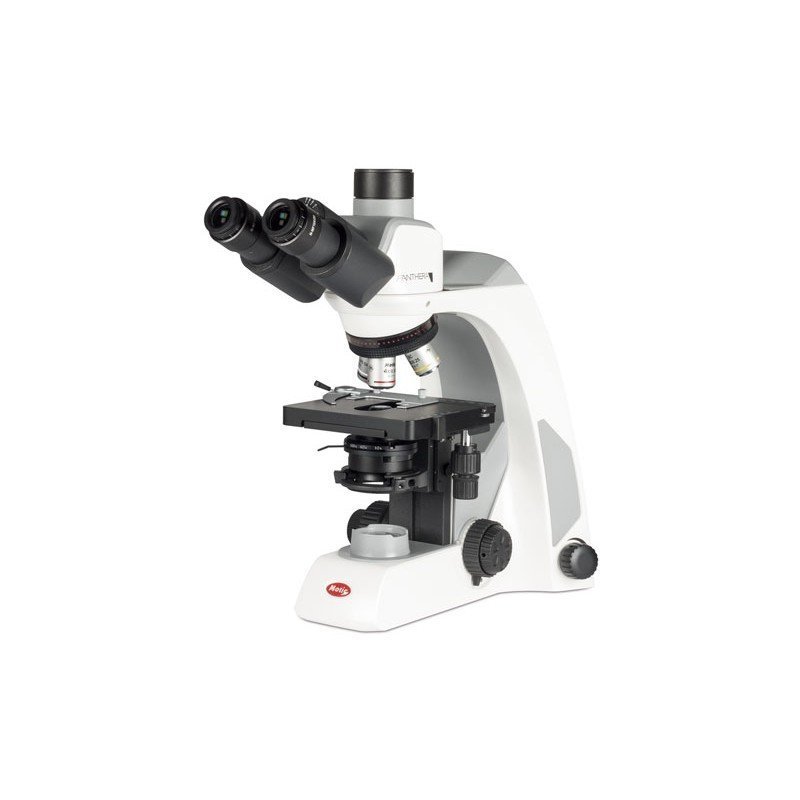

Řada mikroskopů společnosti Motic Panthera S představuje novou kvalitu a úroveň výkonu pro základní rutinní a vědecké práce.

Optickým systém korigovaný na nekonečno CCIS.

Tento mikroskop kombinuje zřetelné zlepšení kvality obrazu s novými funkcemi osvětlení.

Panthera E je vybaven přepracovanou optikou SC Plan Achromatic Infinity. Tyto objektivy v kombinaci s širokoúhlými okuláry N-WF a se zorným polem 20 mm poskytují bezkonkurenční kvalitu a definici obrazu.

Mikroskop je vybaven revolverovou hlavou pro 4 objektivy vzad otočenou, radičním stolkem x/y s velkým rozsahem pojezdu a LED osvětlením Köhlerova principu s pevným nastavením.

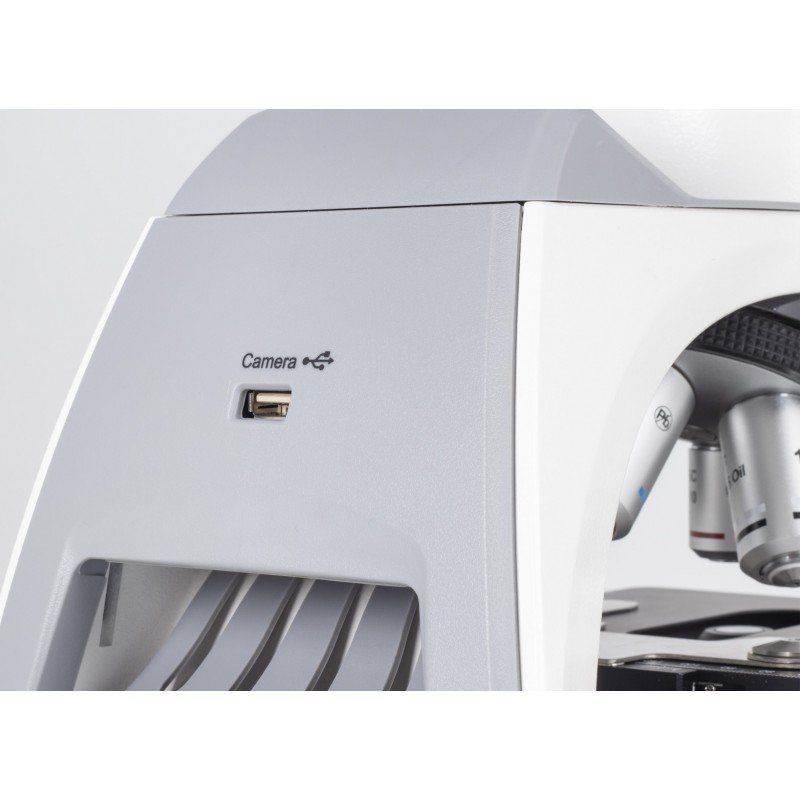

Mikroskop je dále vybaven USB portem pro přípojení přídavné kamery nebo power banky s možností přepínání napájení přes adaptér nebo USB.

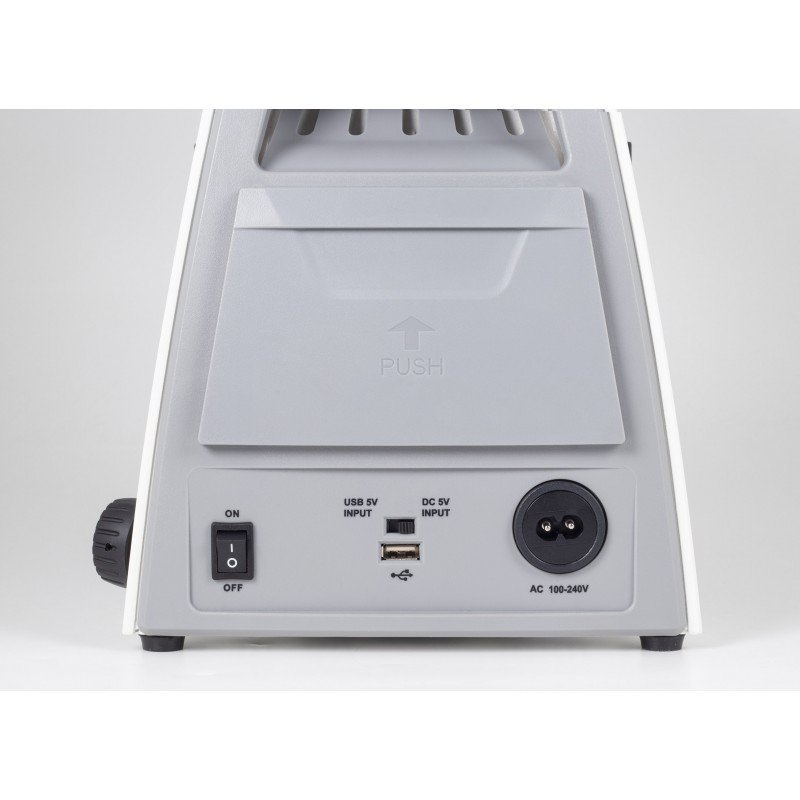

Díky USB portu umístěného ve stativu, lze mikroskop kabelem připojit k power bance. Tím může fungovat nezávisle na hlavním zdroji energie.

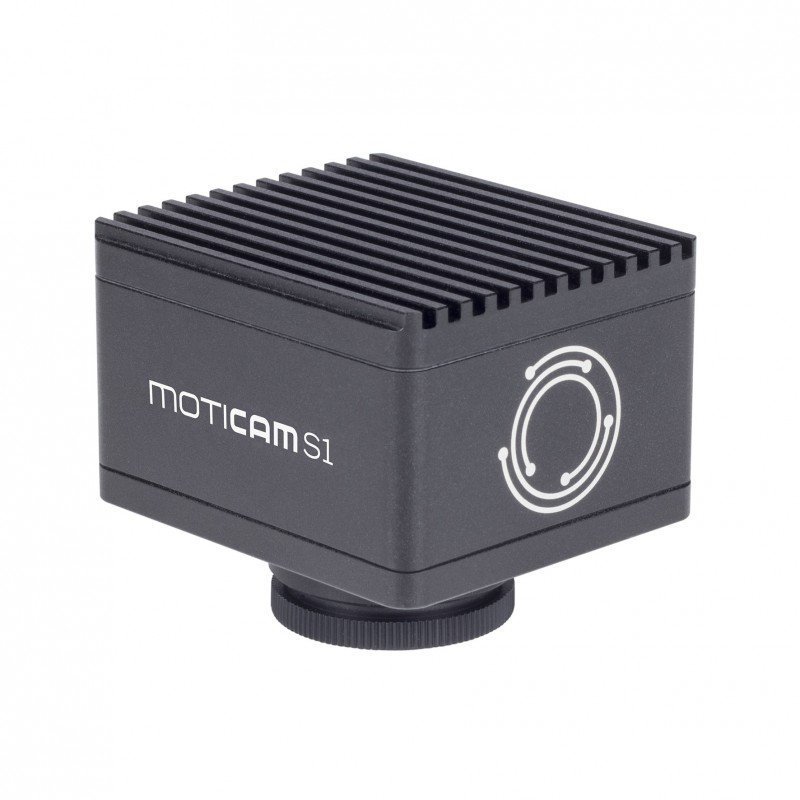

Digitální C-Mount kamera Moticam S1 je výchozím modelem technologii podsvíceného senzoru s rychlým přenosem dat (s frekvencí snímků až 120 fps), snadným nastavením a zachycením obrazu. Vytvořte si perfektní obrázky pro profesionální databázi.

Rozhraní USB 3.1, zvaný též Super Speed+ je rychlejší hlavně díky zdvojnásobení přenosové frekvence z 5 na 10 GHz.

Technická specifikace:

  • C-mount  digitální kamera s propojovacím kabelem USB 3.1
  • režim prohledávání progresivní
  • režim závěrky - rolování
  • podporovaná zařízení TWAIN, SDK a Direct Show Driver
  • napájení 5V (z portu USB)
  • CS adaptér

Software Motic Images Plus

Motic Images Plus 3.0 je určen pro záznam digitálního obrazu z mikroskopů vybavených digitálními a/nebo analogovými kamerami MOTIC, k úpravám a ukládání pořízených snímků a základnímu měření. Uplatnění nachází ve všech mikroskopických oborech bez vyšších nároků na měření v obraze. Živý obraz z mikroskopu zobrazený na monitoru PC usnadňuje ostření a správné exponování snímků. Program Motic Images Plus 3.0 je vybaven funkcemi pro měření rozměrů, kalibrace a vkládání kalibrovaného měřítka. Program má uživatelsky přívětivé ovládání a i méně zkušení uživatelé se s ním snadno a rychle naučí pracovat. SW může být instalován jak na stacionární formy PC, tak na notebooky pro použití v terénu.

Stručný přehled funkcí:

  • snímání z analogových a digitálních kamer Motic
  • živý obraz na monitoru PC (usnadňuje ostření a může být použit pro demonstrační účely)
  • měření v obraze, kalibrace a vkládání kalibrovaného měřítka
  • práce s více snímky - navigace pomocí „panelu náhledů"
  • úpravy snímků
  • vyznačování zajímavých detailů

Měření v obraze

  • měření délek  - úsečka
  • měření oblouku – poloměr, průměr, délka, úhel
  • měření obdélníku – výška, šířka, plocha
  • měření kruhu – poloměr, obsah
  • měření elipsy – hlavni poloosa, vedlejší poloosa, obsah
  • měření mnohoúhelníku  - obsah
  • měření úhlu

Popis funkcí:

Možnosti práce s obrazem

Fotografie jsou ihned po nasnímání zobrazeny na monitoru počítače a připraveny ke zpracování. Program umožňuje pracovat s více snímky současně. „Panel náhledů" dovoluje jednoduše přejít k práci s dalšími snímky. Okno „navigátor" usnadňuje orientaci ve snímcích, které jsou zobrazeny tak, že přesahují rozměr obrazovky. Snímky lze upravovat použitím následujících funkcí:

  • oříznutí snímku (velikost a tvar výřezu je definovatelný uživatelem)
  • otáčení snímku (o 90° po nebo proti směru hodinových ručiček)
  • převracení snímku podél os
  • změna rozměrů snímku
  • úprava jasu a kontrastu
  • úprava barevného vyvážení
  • použití filtru (zostření, rozostření, negativ, škála šedé)
  • označení zajímavých oblastí pomocí čar, šipek, kružnic, elips, obdélníků, mnohoúhelníků a kreslení od ruky
  • vkládání textových popisků

Porovnávání obrázků

SW Motic Images Plus 3.0 umožňuje vizuální porovnávání dvou  stejných /podobných obrázků a určování rozdílů mezi nimi.

Záznamové okno kamery

Po levé straně záznamového okna kamery s živým módem snímaného objektu se nachází panel nastavení parametrů živého obrazu ještě před nasnímáním a uložením obrázku do PC a s nabídkou vytvoření jedné fotografie, sekvence fotek, nebo videozáznamu, takto získá uživatel obrázek, který už nepotřebuje další rozsáhlé úpravy po jeho nasnímání.

Natavení kamery

V okně nastavení umožňuje SW nastavit použitý druh kamery, výstupní formát obrázku – BMP, JPG, SFC (vlastní formát Motic), nebo TIF podle potřeb uživatele pro případné další zpracování, archivaci, export, … , četnost snímků v režimu automatického snímání sekvence snímků, četnost snímků za sekundu pro video, atributy názvů souborů snímků, …

Okulár širokoúhlé (DIN) N-WF 10x/20 mm (2 ks)

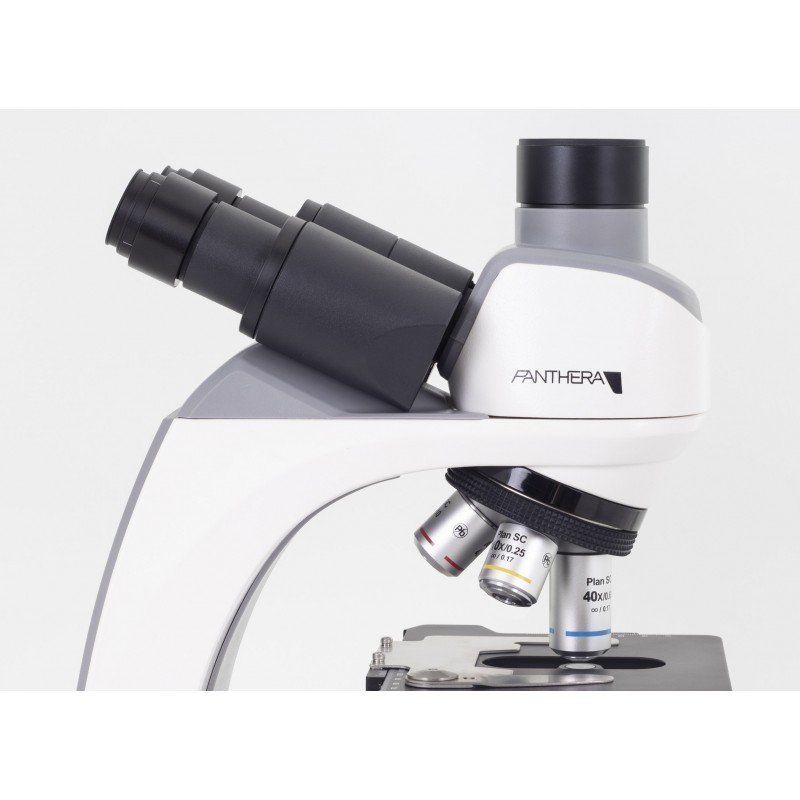

Hlavice trinokulární Siedentopf, úhel vhledu 25°, okulárový tubus otočný o 360⁰, dělič světla 50/50, nastavitelný oční rozestup 48 – 75 mm, dioptrické doostřování obou okulárů ± 5D
Hlava revolverová pro 4 objektivy - vzad otočená
Objektivy CCIS planachromatické PL SC 4:1/0,1 (WD=15,5 mm), PL SC 10:1/0,25 (WD=17,4 mm), PL SC 40:1/0,65 (WD=0,6 mm) (pérový), PL SC 100:1/1,25 (WD=0,14 mm) Oil.im. (pérový), objektivový závit: W 4/5“ x 1/36“ (RMS standard)
Celkové zvětšení 40x, 100x, 400x, 1000x
Stolek mechanický křížový 140 x 135 mm, nízko umístěné koaxiální ovládání posuvů s nastavení tuhosti chodu, držáky preparátů, rozsah posuvu v ose X/Y 75 x 50 mm, v ose Z=25 mm, minimální přesnost ostření 2 μm, přednastavený horní doraz – nastavitelný
Zaostřování koaxiální hrubý a jemný zaostřovací systém s nastavením tuhosti chodu, 1 dílek = 2 μm
Kondenzor Abbe N.A. 0,90/1,25, zaostřovací, irisová aperturní clona, slot pro kontrastní destičky
Osvětlení pevný Köhlerův princip, LED 1W dioda s plynulou regulací intenzity jasu, jejíž intenzita se zobrazuje ve světelném pruhu na revolverové hlavici, napájecí napětí 100V - 240V (CE)
Kolektor umístěn v noze mikroskopu
Datový výstup USB 2.0 pro připojení externí kamery nebo připojení power banky
Napájení napěťový zdroj 100V-240V (CE)
Rozměry přístroje výška: 282 mm, šířka: 210 mm, hloubka: 396 mm, hmotnost: 7,5 kg
Ostatní příslušenství Allenův hexagonální klíč, elektrický přívodní kabel, obal proti prachu
Obrazové rozlišení rozlišení 1,2 Mpix, živý náhled obrazu (přes USB) 1280x960, 640x480 pixelů
Snímací zařízení (senzor) sCMOS 1/3"
Velikost pixelu 3,75 ųm x 3,75 ųm
Plocha čipu 6,09 mm (uhlopříčně)
Formát optiky 1/3”
Frekvence obrázků při plném rozlišení 1280x960 @ 120fps, při rozlišení 640x480 @ 240fps
Provozní teplota -10°C až +60°C bez kondenzace
Datový výstup USB 3.1
Citlivost 2350mV(G) @ 1/30 sec
Napájení / připojovací konektor 5V, USB
Systémové požadavky PC Microsoft Windows 7/8/10, MAC OSX 10.9, Linux nebo vyšší, mininimální poždavky na počítač 2GHz dualcore - RAM memory 2GB - Video memory min. 512 MB
Software Motic Images Plus 3.0 pro PC/OSX/Linux
Expozice 15 μsec až 2 sec
Příslušenství CS kruhový adaptér, kabel USB 3.1, 4-bodová kalibrační destička Motic, SW Motic Images Plus 3.0. pro PC/OSX/Linux
